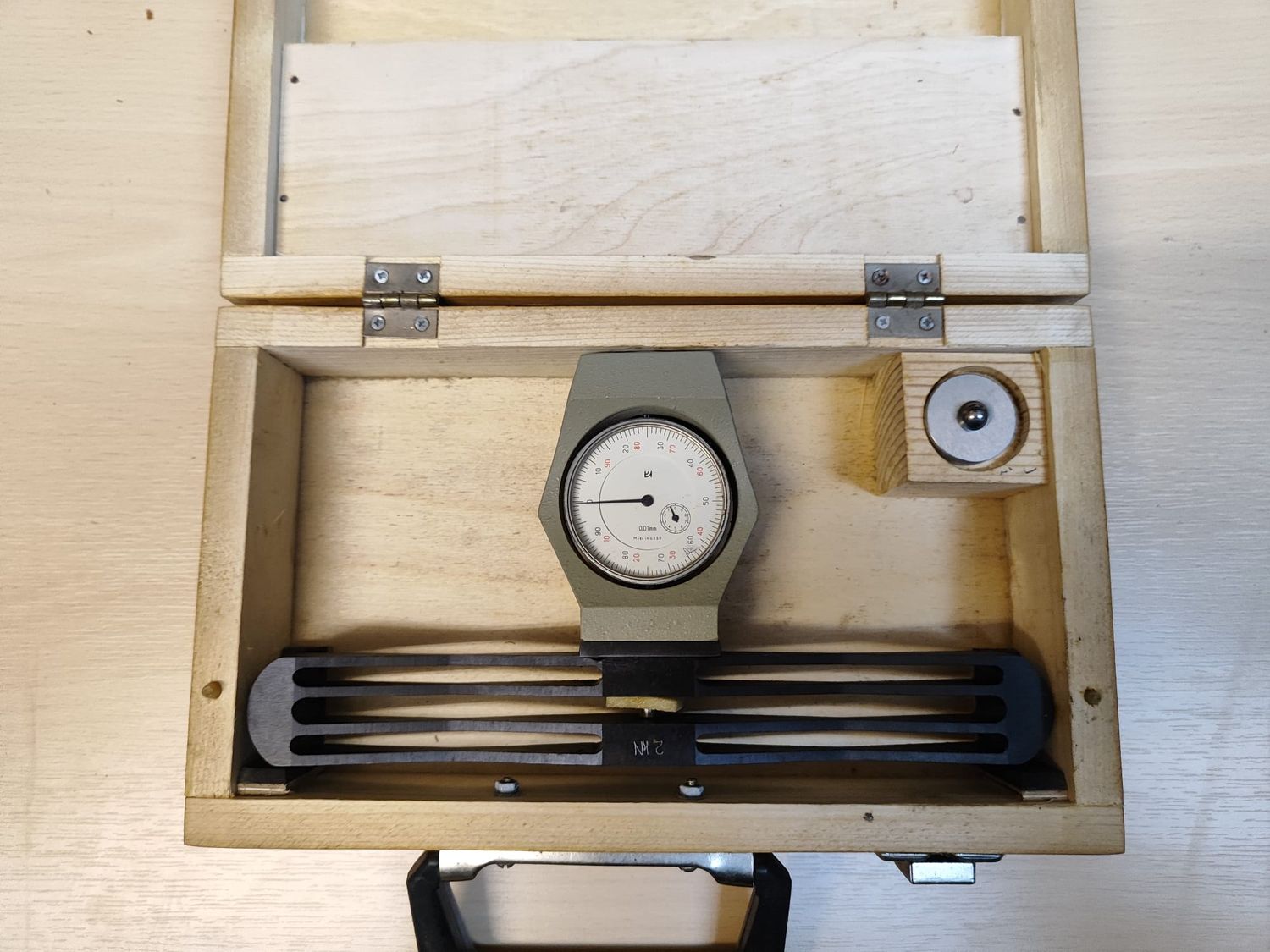

Etalona pārnēsājamais dinamometrs ДОСМ-3-0,2

Динамометр пружинного типа переносной ДОСМ-3-0,2

Vispārīgs raksturojums

Tips: ДОСМ-3-0,2
Kategorija: 3. razrjada etalona dinamometrs
Ražotājs: Ražošanas apvienība “Точприбор” (PSRS)
Normatīvā atbilstība: GOST 8.065-85, GOST 9500-84
OKP kods: 42 7323 2012 02

Dinamometrs paredzēts darba spēka mērīšanas līdzekļu pārbaudei un kalibrācijai pie statiskām slodzēm.

Mērījumu parametri

Mērījumu diapazons:
0,2 – 2,0 kN

Tas atbilst:
200 – 2000 N
≈ 20 – 200 kgf

Iedaļas vērtība: 0,2 kN

Precizitātes rādītāji

Maksimāli pieļaujamā relatīvā kļūda:

• 10–20 % no maksimālās slodzes → ±0,5 %
• 20–100 % no maksimālās slodzes → ±0,3 %

Rādījumu starpība pie 50 % slodzes: ne vairāk kā 0,8 %.

Jutības slieksnis: ne vairāk kā 0,02 % no maksimālās robežas.

Neatgriešanās uz nulles atzīmi pēc atslogošanas: ne vairāk kā 0,5 iedaļas.

Konstrukcija un darbības princips

Dinamometrs darbojas pēc elastīgā elementa deformācijas principa.
Slodzes ietekmē elastīgais elements deformējas, un deformācija tiek mehāniski pārnesta uz pulksteņa tipa indikatoru.

Darbojas vertikālā spēka pielikšanas virzienā.
Ierīce ir nerenovējams (neremontējams) izstrādājums.

Gabarīti un masa

Maksimālie izmēri (atkarībā no modifikācijas sērijas):

Garums: 260 mm
Platums: 50 mm
Augstums: 145 mm

Masa:

• Dinamometrs: 1,5–1,7 kg
• Futrālis: ~1,3 kg

Ekspluatācijas apstākļi

Izpildījums: UHL 4.2 (mērens klimats)
Pilnais vidējais kalpošanas laiks: 12 gadi.

Komplektācija

• Dinamometrs
• Uzlika
• Lodīte (GOST 3722-81)
• Futrālis
• Pase (G62.782.007 ПС)

3. precizitātes (etalona) kategorija / 3. razrjads

Tas ir etalona dinamometrs 3. kategorijā, kas paredzēts:

• darba dinamometru pārbaudei
• metroloģiskām pārbaudēm
• kalibrācijas darbiem

PSRS sistēmā:

3. razrjads – paredzēts darba mēraparātu pārbaudei uzņēmumos

✔ etalona tipa

✔ paredzēts kalibrācijai

Kopsavilkums

ДОСМ-3-0,2 ir 3. kategorijas etalona pārnēsājams dinamometrs ar 2 kN mērījuma robežu, paredzēts spēka mērīšanas līdzekļu metroloģiskai pārbaudei.

Tas ir precīzs laboratorijas instruments ar relatīvo kļūdu līdz ±0,3 %.
