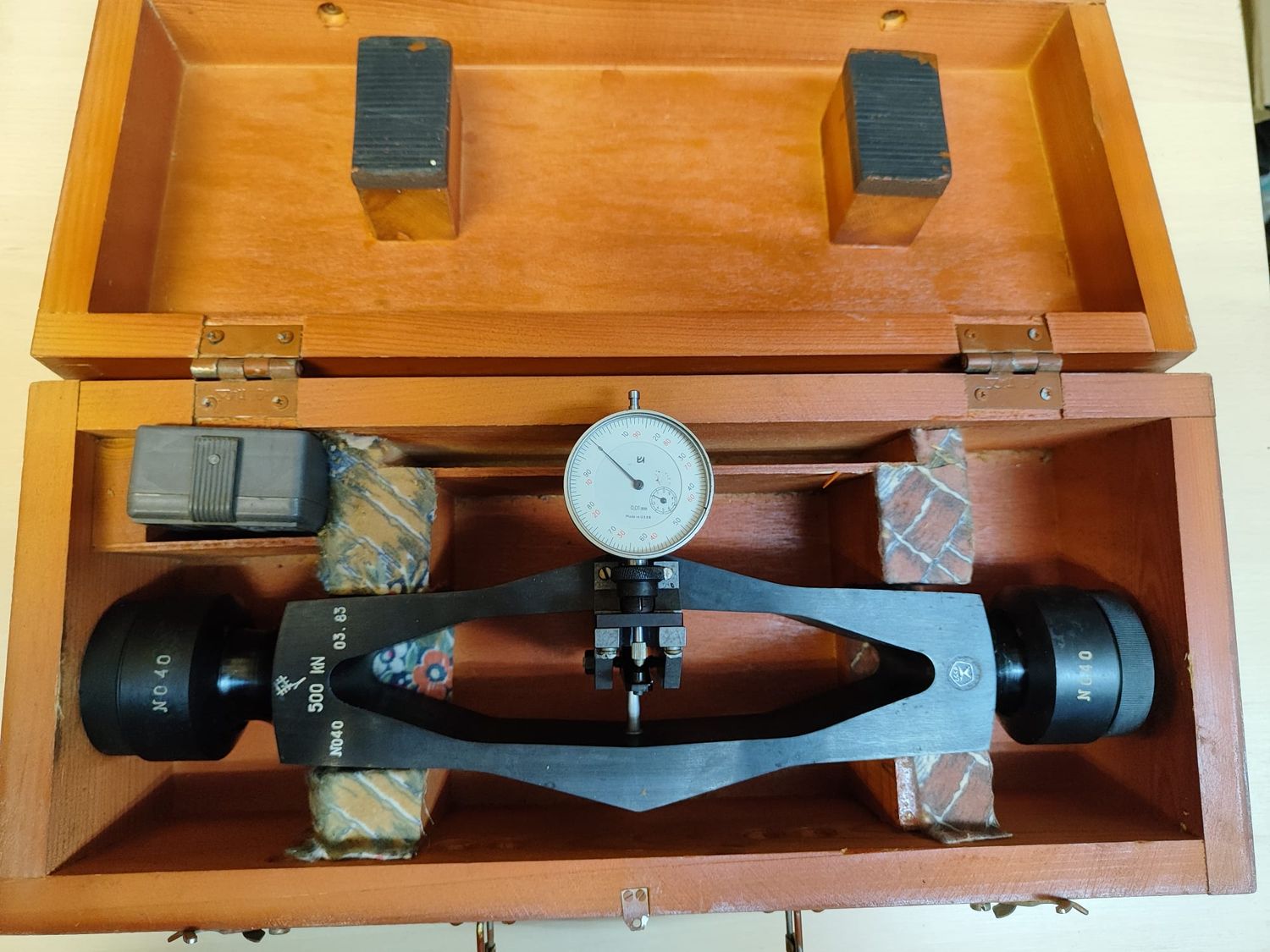

Etalona pārnēsājamais stiepes dinamometrs ar pulksteņa tipa indikatoru, pārnēsājams, 500 kgf, ДОР-500, PSRS (USSR)

Динамометр образцовый переносной растяжения

Etalona pārnēsājamais stiepes dinamometrs ДОР-500

Vispārīgs raksturojums

Tips: ДОР-500
Nosaukums: Dinamometrs etalona, pārnēsājams, stiepes tipa
Ražotājs: Krasnodaras tenzometrisko ierīču rūpnīca (PSRS)
Paredzēts: darba spēka mērīšanas līdzekļu pārbaudei pie statiskām slodzēm laboratorijās un rūpniecībā.

Mērījumu parametri

Maksimālais mērījuma diapazons:
500 kN

Tas atbilst:

• 500 000 N
• aptuveni 50 tonnām spēka

Minimālais mērījuma diapazons:
50 kN (≈ 5 tonnas)

Precizitātes rādītāji

Rādījumu variācija (no mērītās vērtības):

• 10–20 % no maksimālās slodzes → ±0,5 %
• 20–100 % no maksimālās slodzes → ±0,3 %

Pie 50 % slodzes atļautā rādījumu starpība ne vairāk kā 0,8 %.

Jutības slieksnis:
ne vairāk kā 0,02 % no maksimālās robežas.

Konstrukcijas un darbības princips

Dinamometrs darbojas, mērot elastīgā elementa deformāciju, kas rodas pieliktās stiepes slodzes ietekmē.
Deformācija tiek pārvērsta mehāniskā pārvadē uz pulksteņa tipa indikatoru.

Galvenie elementi:

• elastīgais rāmis (romba formas konstrukcija),
• mehāniska pārnese,
• pulksteņa tipa indikators (10 mm, GOST 577-68).

Gabarīti un masa

Garums: 440 mm
Platums: 125 mm
Augstums: 165 mm

Dinamometra masa: 10,3 kg

Ekspluatācijas apstākļi

Izpildījums: UHL 4.2 (mērens klimats)
Atbilst GOST 15150-69 prasībām.

Iztur transportēšanas vibrācijas:

• 30 m/s² paātrinājums
• 80–120 triecieni minūtē (2 h laikā)

Temperatūras diapazons:

• no −50°C līdz +50°C

Relatīvais mitrums:

• līdz 95 % pie +35°C

Kalpošanas un drošības rādītāji

Vidējais kalpošanas laiks: ne mazāk kā 10 gadi.
Bezatteices darba varbūtība 1000 stundās: ≥ 0,94.

OKP kods: 427323 1004 06.

Komplektācija

• Dinamometrs
• 2 uzgriežņi
• Pulksteņa tipa indikators
• Futrālis
• Pase

Kopsavilkums

ДОР-500 ir industriāls etalona dinamometrs ar 500 kN (≈50 tonnu) mērījuma robežu, paredzēts spēka mērīšanas ierīču kalibrācijai un statisku slodžu pārbaudei.

Tas ir smagas klases metroloģisks instruments, nevis parasts darba dinamometrs.
